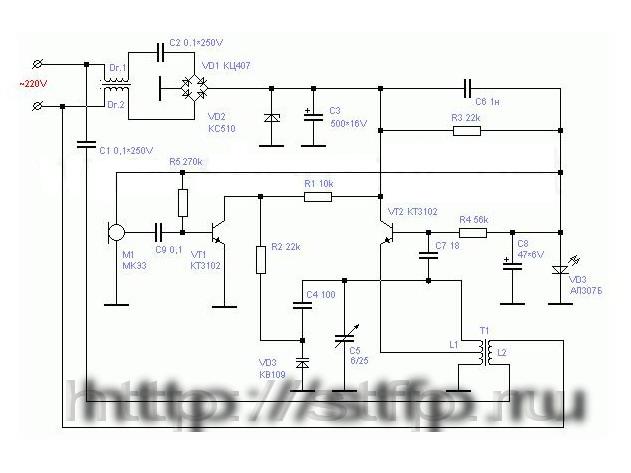

Радиомикрофон с питанием 220 вольт. Монтируем в розетку.
Рабочий диапазон частот 30 МГц. Дальность действия 100 – 200м. Катушки L1 и L2 намотаны на каркасе диаметром 5 мм. Сердечник диаметр 3.5 мм. Катушка L1 содержит 10 витков, а катушка L2 – 2 витка провода ПЭВ 0.3. Дроссели Dr.1 и Dr.2 содержат по 100 витков провода ПЭВ 0.1 на ферритовом сердечнике диаметром 2.8 мм. Конденсаторы С1 и С2 должны быть рассчитаны на напряжение не менее 250 – 400 В. В качестве антенны используется электрическая сеть 220 В 50 Гц.
Приемник принимает сигнал, используя телескопическую антенну или специальный сетевой адаптер. схему которого можно посмотреть здесь.
Внимание: Все элементы устройства находятся под напряжением 220 В. При настройке соблюдайте пожалуста осторожность. И помните, что от несоблюдения правил техники безопасности человек может не только умереть, но и родиться.
