Радиомикрофон для диапазона 61-73 мГц.
Радиопередатчик представляет собой однокаскадный УКВ ЧМ-передатчик, работающий в вещательном диапазоне частот 61—73 МГц. Выходная мощность передатчика при использовании источника питания с напряжением 9—12 В — примерно 20 мВт. Он обеспечивает дальность передачи информации около 150 м при использовании приемника с чувствительностью 10 мкВ.

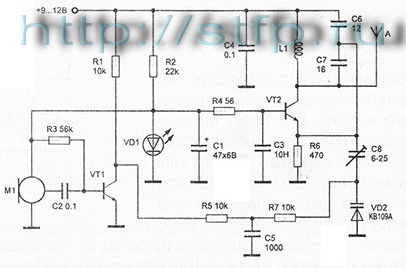

Режимы транзисторов УЗЧ (VT1) и ВЧ-генератора (VT2) по постоянному току задаются резисторами R3 и R4 соответственно. Напряжение 1,2 В на них и на питании микрофона M1 подается с параметрического стабилизатора на Rl, CI, VD1. Поэтому устройство сохраняет свою работоспособность при снижении напряжения питания до 4—5 В. При этом наблюдается уменьшение выходной мощности устройства, а несущая частота изменяется незначительно. . Модулирующий усилитель выполнен на транзисторе VT1 типа КТ315.
Напряжение звуковой частоты на его вход поступает с электретного микрофона с усилителем M1 типа МКЭ-3 и ему подобным. Усиленное напряжение звуковой частоты с коллектора транзистора VT1 поступает на варикап VD2 типа KB 109А через фильтр нижних частот на резистор R5, конденсатор С5 и резистор R 7.
Варикап VD1 включен последовательно с подстроечным конденсатором С8 в эмиттерную цепь транзистора VT2. Частота колебаний задающего генератора, выполненного на транзисторе VT2 типа КТ315 (КТ3102, КТ368), определяется элементами контура Ы, С6, С7 и емкостью С8 и VD1.
Вместо светодиода VD1 типа АЛ307 можно использовать любой другой светодиод или три последовательно включенных в прямом направлении диода типа КД522 и им подобных. Катушка L1 бескаркасная, диаметром 8 мм, имеет 6 витков провода ПЭВ 0,8.
При налаживании передатчик настраивают на свободный участок УКВ ЧМ-диапазона сжатием или растяжением витков катушки/./ или подстройкой конденсатора С8. Девиация частоты устанавливается конденсатором С8 по наиболее качественному приему на контрольный приемник. Передатчик можно настроить и на вещательный диапазон УКВ ЧМ (88—108 МГц), для этого необходимо уменьшить количество витков L1 до 5 и емкость конденсаторов С6 и С7 до 10 пФ. В качестве антенны используется отрезок провода длиной 60 см. Для уменьшения влияния дестабилизирующих факторов антенну можно подключить через конденсатор емкостью 1—2 пФ.
