Малогабаритный выносной микрофон с низкий питающим напряжением.

Данная схема, в отличие от выше описанных, работает при более низком питающем напряжении. Выносная часть устройства имеет малые размеры. Длина соединительного кабеля составляет 15—30 м.

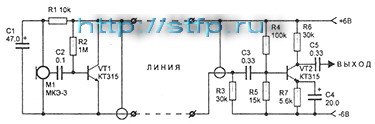

Устройство разделено на две части. Одна из них собрана на транзисторе VT1 типа КТЗ 15 по схеме с общим коллектором, а вторая — на транзисторе VT2 по схеме с общим эмиттером. Сигнал, снимаемый с электретного микрофона с усилителем типа МКЭ-3, поступает на базу транзистора VT1. Нагрузкой этого каскада служит резистор R3, расположенный во второй части устройства. Это сопротивление необходимо для обеспечения питания входного каскада на транзисторе VT1 при минимальном количестве соединительных проводов. Сигнал, снимаемый с резистора R3, через конденсатор СЗ поступает на УЗЧ, собранный на транзисторе VT2 типа КТ315.

Обе части устройства соединены экранированным проводом. Причем отрицательное напряжение источника питания и сигнал звуковой частоты поступают по центральной жиле провода, а положительное напряжение — по оплетке.

В качестве микрофона Ml можно использовать любой электретный микрофон с усилителем. Транзистор VT1 типа КТ315 лучше заменить малошумящим транзистором КТЗ102. Резисторы в схеме должны быть типа МЛТ-0,125. В качестве источника питания используется аккумуляторная батарея на напряжение 6—9 В.

Настройка устройства заключается в установке режимов работы транзисторов VT1, VT2 путем подбора сопротивлений резисторов R2 и R4 соответственно. При этом ток коллектора каждого транзистора должен быть 0,1—0,2 мА.
