Выносной микрофон с питанием от трехпроводной симметричной линии связи.
Как уже говорилось ранее, кабели, связывающие микрофон с основным УЗЧ, очень часто становятся источником дополнительных шумов. Снижение уровня полезного сигнала, как правило, происходит на соединительном кабеле большой длины, которое можно компенсировать УЗЧ, но при этом одновременно будут усилены и шумы.

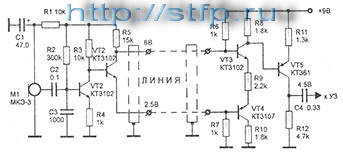

Выше приведенная схема устройства с передачей сигнала по симметричной линии отличается от ранее рассмотренных. В этом случае шумы на уровне усиленного сигнала маскируются в большей степени.
Сигнал, снимаемый с микрофона Ml типа МКЭ-3 «Сосна», поступает на усилитель, собранный на транзисторе VT1. Коэффициент передачи каскада, выполненного на транзисторе VT1, приблизительно определяется соотношением сопротивлений резисторов R3 и R4. Сигнал, усиленный транзистором VT1, поступает на базу транзистора VT2. А так как фаза сигнала на коллекторе транзистора VT2 противоположна фазе сигнала на эмиттере, то и сигнал, поступающий в линию, тоже противофазный.
Входной каскад правой части схемы, собранный на транзисторах VT3, VT4, представляет собой сумматор со сдвигом фазы на 180°. Таким образом, противофазный полезный сигнал складывается в фазе и на выходе образуется полезный сигнал с удвоенной амплитудой. А возникающие одинаковые по фазе шумы и помехи в каждом из проводов линии взаимно уничтожаются в сумматоре. Суммарный сигнал подается на базу транзистора VT5 типа КТ361. Этот каскад имеет коэффициент усиления 4. С нагрузки этого каскада, резистора R12, сигнал подается на оконечный УЗЧ или магнитофон.
В устройстве используются резисторы типов МЛТ-0,125. Транзисторы VT1—VT3 могут быть типов КТ315 и КТ342, транзисторы VT4, VT5 — КТ361, КТ3107. В качестве микрофона Ml может быть использован любой электретный микрофон со встроенным усилителем.
Настройка усилителя заключается в подборе сопротивления резистора R 7. При этом необходимо контролировать напряжения, указанные на принципиальной схеме.
Для подключения выносного микрофона необходим экранированный кабель с двумя внутренними жилами.
