Лазерный направленный микрофон.

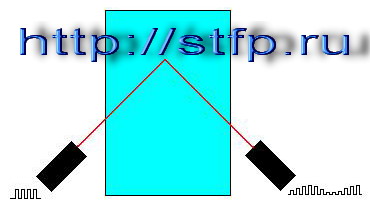

   Принцип действия прост. Промодулированный ВЧ частотой световой луч попадая на стекло отражается. При этом модулируясь разговорной частотой приложенной к поверхности отражения. Далее он принимается, усиливается, детектируется и преобразуется в звуковую частоту. Как видите все просто. Теперь давайте разберемся в этом с практической точки зрения.

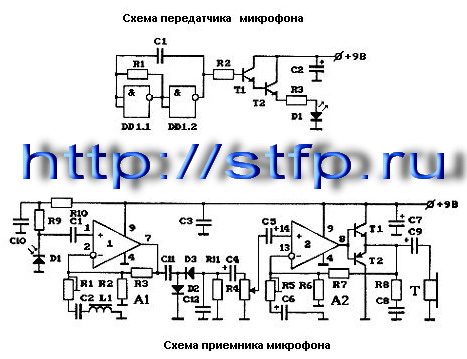

   Элементы для схемы ИК-передатчика:

R1=50к-100к (R1 и С1 задают частоту генератора несущей - 30кГц-50кГц), R2=1k, R3=8-10 (задает ток через ИК-светодиод, среднее значение - 250мА-300мА);

C1=150, C2=1000мкФ-4000мкФ;

DD1 (DD1.1, DD1.2) - К561;

D1 - АЛ119А;

T1 - КТ3102, КТ315 или аналогичные транзисторы;

T2 - КТ815, КТ807 или аналогичные, возможно использование вместо Т1 и Т2 одного транзистора КТ827.

   Элементы для схемы ИК-приемника:

R1=100-500 (регулировка чувствительности ОУ1: К=1+R3/R1), R2=200k-300k, R3=300k-500k, R4=30k-100k (регулировка громкости), R5=1k-5k (регулировка чувствительности ОУ2: К=1+R7/R5), R6=200k-300k, R7=10k-50k, R8=10, R9=300k-500k, R10=300k-500k, R11=16k-24k (R11 и С4 могут быть исключены из схемы, в этом случае R4=16k-25k);

C1=0.1-0.2, C3=0.1-0.3, C4=0.3-5мкФ, C5=1мкФ-10мкФ, C6=5мкФ-20мкФ, C7=50мкФ-500мкФ, C8=0.1, C9=100мкФ-500мкФ, C10=0.1-0.2, C11=0.3-1мкФ, C12=9н-15н;

L1C2 настраиваются на частоту 30-50 кГц, L1 - 400-500 витков ПЭЛ 0.05-0.07 на каркасе от фильтра ПЧ радиоприемника.

D1 - ФДК261 или аналогичные ИК-фотодиоды;

D2,D3 - ГД507 или аналогичные (германевые - меньше порог);

A1,A2 - ОУ ИС КР548УН1;

Т1, Т2 - КТ3102, КТ3107 или КТ315, КТ361, или аналогичные комплементарные (парные) транзисторы;

Т - ТМ-2А или аналогичные.

   Единственное, что мы хотим добавить от себя. Все это прекрастно. Но при сборке прийдется повозиться с оптической частью этого микрофона. Мы например в качестве передатчика можем Вам предложить использовать базу от лазерной указки. Ну а дальше уже ваша фантазия.
