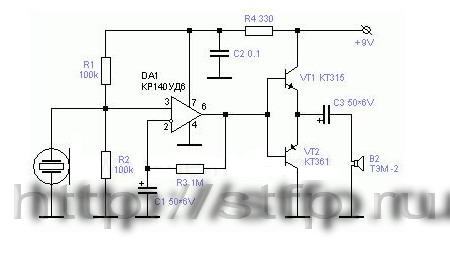

Схема простого стетоскопа.
Электронный стетоскоп регистрирует колебания стен толщиной до 0.5 м. При необходимости сигнал можно усилить до нужной величины, используя дополнительный усилитель низкой частоты.
УЗЧ собран на микросхеме DA1 типа К140УД6. Резисторы R1 и R2 задают режим работы микросхемы. Коэффициент усиления определяется значением сопротивления резистора R3. Транзисторы VT1 типа КТЗ15 и VT2 типа КТ361 включены по схеме эмиттерных повторителей и усиливают выходной сигнал по току. Нагрузкой усилителя служат головные телефоны ТЭМ-2.
Датчик вибрации делается из пьезокерамической головки В1, снятой со старого проигрывателя. Виброколебания преобразуются пьезодатчиком в электрические и усиливаются усилителем DA1. В качестве пьезодатчика В2 можно применить пьезоизлучатель типов ЗП-1, ЗП-22 и им подобные от электронных часов и игрушек. Они хорошо воспроизводят частоты в диапазоне 800— 3000 Гц, что в основном перекрывает речевой диапазон частот.
При необходимости можно дополнительно усилить сигнал до нужной величины, используя дополнительный УЗЧ. Сигнал на него поступает с выхода операционного усилителя DA1. Подобный датчик может быть с успехом использован как датчик охранной сигнализации. В качестве пьезодатчика В1 можно использовать, например, ПЭ-1, ГЗП-308 и др.
Очень чувствительные контактные микрофоны получаются из пьезокерамических головок от проигрывателей или из стандартных пьезоизлучателей электрических часов, звуковых игрушек, сувениров и телефонов. Так как данные устройства фиксируют микроколебания контактных перегородок, требуется весьма тщательно выбирать место их приложения, зависящее от конструктивных особенностей конкретной стены (сплошная, пустотелая). В некоторых случаях имеет смысл накрепко приклеить пьезоэлемент к доступной стороне стены или наружному стеклу, пусть даже парной рамы. Превосходный акустический сигнал иной раз удается снимать с труб водоснабжения и батареи отопления.
Штука очень интересная, если приложить его к батареи отопления можно слышать о чем разговаривает весь стояк, но в основном слышно телевизоры. Для настройки чувствительности рекомендуется подобрать конденсатор С1, чем больше емкость тем лучше сигнал, но при этом стабильность работы прибора уменьшается.
Недостаток этого стетоскопа это недостаточная чувствительность при прослушивании через капитальные стены.
Возможно применение усилителя в качестве предварительного описанного здеь.
