Питаемся от линии слушаем все вокруг.

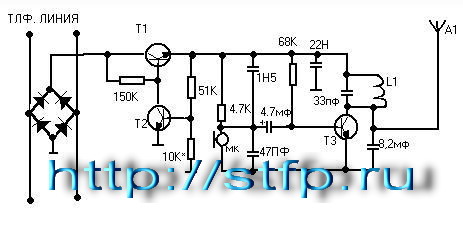

В данной схеме мы рекомендуем применить следующие радиодетали:
Микрофон любого типа, электретный.
Диодный мост КД906, КЦ407
Транзисторы КТ 3102
Параметры катушки выбираются из расчета частоты передачи. Приблизительно для диапазона FM составляет 5 витков 0,7-0,9 мм диаметром 6 мм. Конечная настройка производится сжатием либо растяжением витком катушки.
При настройке возможно отсутствие генерации ВЧ сигнала. Для исправления данного недостатка в работе схемы необходимо зашунтировать резистор 10 кОм конденсатором 0,01 мКф.
Основная настройка сводится к подбору резистора R 3. Возможно его уменьшение до номинала в 1 кОм. Данный номинал подбирается исходя из соотношения выходнои мощности и напряжением на линии. Во избежание падения напряжения и рассекречиванию вашего жучка.
