Усовершенствованный подавитель лазерного микрофона.















   Данное устройство вызывает вибрацию стекла с различной частотой, тем самым исключая возможность применения режекторного фильтра и тем самым устраняя основной недостаток простейшего модулятора. Оно выполнено на двух цифровых схемах 561 серии. В качестве вибропреобразователя используется пьезокерамический преобразователь.

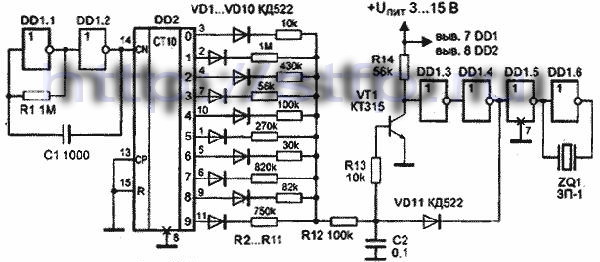

   Модулятор собран на микросхемах К561ЛН2 и К561ИЕ8. Генератор тактовых импульсов собран на элементах DD1.1, DD1.2, резисторе R1 и конденсаторе С1 по схеме несимметричного мультивибратора. С выхода генератора тактовые импульсы поступают на вход счетчика DD2 типа К561ИЕ8. Эта микросхема имеет встроенный дешифратор, поэтому напряжение высокого уровня поочередно появляется на выходах счетчика в соответствии с количеством пришедших импульсов. Допустим, что после прихода очередного тактового импульса уровень логической единицы появился на выходе 2 микросхемы DD2 (выв. 4). На остальных выходах присутствует уровень логического нуля. Положительное напряжение начинает заряжать конденсатор С2 по цепи VD3, R4, R12. При достижении на конденсаторе С2 напряжения, достаточного для открывания транзистора VT1 типа КТЗ15, последний открывается, и на выходе элемента DD1.4 появляется уровень логического нуля. Конденсатор С2 быстро разряжается через диод VD11 типа КД522. Транзистор VT1 закрывается, и процесс заряда конденсатора С2 возобновляется по той же зарядной цепи. С приходом очередного тактового импульса уровень пол.ожительного напряжения появляется только на выходе 3 (выв. 7). Теперь конденсатор С2 заряжается по цепи VD4, К5, R12. Так как суммарное сопротивление этой цепи меньше, чем сопротивление цепи VD3, R4, R12, то заряд конденсатора С2 до напряжения открывания происходит быстрее. Частота импульсов на выходе этого управляемого генератора увеличивается. Прямоугольные импульсы поступают на вибропреобразователь ZQ1, выполненный на основе пьезокерамического преобразователя .
   Микросхемы DD1 и DD2 можно заменить на аналогичные - серий 176, 564, 1561. Резисторы - типа МЛТ-0,125. Сопротивления резисторов R2-R11 могут быть любыми из интервала 10 кОм - 1 МОм. Резисторы одинакового номинала лучше не использовать. Диоды VD1-VD11 могут быть любыми, например, КД521, Д9, Д18, КД510 и др. Транзистор VT1 можно заменить на КТ3102. Пьезокерамический преобразователь ZQ1 может быть любой, от игрушек или телефонных аппаратов. Питание устройства осуществляется от батарейки типа "Крона". Вибродатчик ZQ1 приклеивается на стекло клеем "Момент". Сигнал к нему подводится по проводам от элемента DD1.6.
   Настройка заключается в установке частоты тактового генератора подбором конденсатора С1 или резистора R1. Частота тактовых импульсов выбирается около 2-3 Гц.
