Настройка передающей аппаратуры.

   Правильно собранный радиопередатчик это лишь 50% от производственного процесса. При оптимальной его настройке возможно повышение передачи более чем в два раза. Что для этого надо?

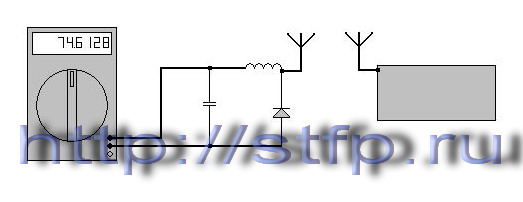

   Итак. У нас есть некий радиопередатчик который необходимо настройть для достижения от него максимально возможной мощности излучения при минимуме потребления от источника питания. Режим резонанса. Что нам для этого потребуется. Цифровой мультиметр или любой другой прибор спрособный измерять напряжение в мили вольтах. Диод желательно высокочастотный. Дроссель желательно использовать ДПМ. Конденсатор. Ну и конечно сам передатчик. Все собираем как указанно на схеме. Конденсатор необходимо взять с емкостью 0,1 мкф. Настраеваемый передатчик на момент настройки должен быть полностью собран и помещен в конечный корпус. (Замаскирован).
















   В нашем детекторе в качестве антенны используем многожильный провод длинной около метра. Всю настройку необходимо производить на деревянном столе при отсутствии в близости металических предметов, а также других источников радиоизлучения. На руках также должны отсутствовать металические предметы такие как браслеты, кольца, цепочки. Это необходимо для более точного долстижения нашей цели.
   К передатчику присоединяем антенну длиной около метра. В процессе настройки она уменьшится до минимальных размеров. Включаем передатчик и мультиметр. Шкалу мультиметра выбираем в диапазоне 200 mv. Антенны должны быть расположены парралельно с расстоянием между ними 10-20 сантиметров.
   Мультиметр начинает показывать некое число. Далее мы начинаем отрезать от антенны передатчика куски длинной около 1 сантиметра. В процессе обрезания напряжение начинает возрастать. Если на приборе напряжения выходит за пределы необходимо либо сменить диапазон измерения, либо увеличить расстояние между антеннами. Чем больше напряжение, тем ближе состояние резонанас и выше мощность излучения. При повышении напряжения шаг отрезания антенны с 1 сантимента необходимо уменьшить. Эти действия мы повторяем до того момента, когда напряжение перестанет повышаться. При следуюшем обрезке напряжение незначительно упадет. Все настройка завершена. Мы получили максимальную мощность. Если антенна оказалась слишком длинной ее можно укоротить либо включив последовательно с конденсатором, либо намотать на что то сделав в виде спирали. При переделывании антенны мы Вам настоятельно рекомендуем произвести настройку еще раз для достижения максимального результата.
   Рекомендуем также произвести экранирование каскадов собранной схемы для исключения влияния внешних помех, а также применение кварцованных схем для устоичивой работы и исключения ухода с рабочей частоты в виду изменения различных факторов. Температура, влажность, внешняя емкость, изменения напряжения питания.
   При изготовлении разного рода радиомикрофонов мы настоятельно рекомендуем применять транзисторы в металическом корпусе. Перед изготовлением желательно отобрать транзисторы с максимальным коэфициентом усиления по току. При возможности контур задающего генератора надевать по верх транзистора. Это увеличит емкостную связь, тем самым стабилизирует работу каскада.
