Простой детектор напряженности поля.

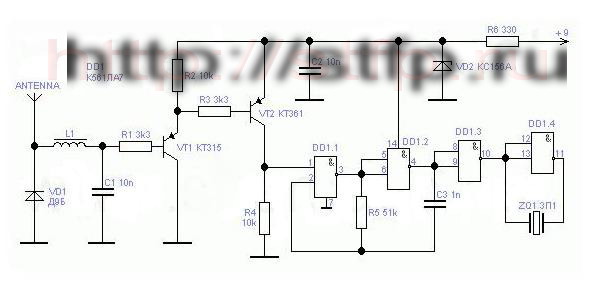

Прибор применяют для обнаружения радиозакладок (радио-жучков), работающих на частоте до 500 Мгц. Детектор жучков состоит из антенны длиной 500 и диаметром 5 мм, изолированной снаружи, детектора на германиевом диоде VD1, усилителя постоянного тока (VT1, VT2), порогового устройства (DD1.1) и звукового генератора (DD1.2 – DD1.4), нагруженного на пьезоизлучатель ZQ1. L1 – низкочастотный дроссель, намотан на ферритовом кольце 2000НМ (12x7x4 мм), содержит 200 витков ПЭЛ 0.1. При приближении детектора к источнику радиоизлучения уровень напряженности поля начинает превышать фоновый и срабатывает звуковая сигнализация.
Недостаток: Отсутствует плавная система обнаружения. Возможно необнаружение радиожучков с низкой мощностью излучения, или расположенных на удаленных расстояниях.
