Микрофон на специализированной микросхеме

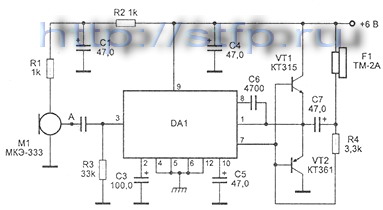

   В отличие от предыдущего устройства, собранного на дискретных элементах, предлагаемое устройство собрано на широко распространенной микросхеме типа К237УН1 и предназначено для обнаружения слабых акустических сигналов. В схеме использован электретный микрофон типа МКЭ-333. Сигнал с микрофона Ml поступает на вход микросхемы 1 типа К237УН1, которая представляет собой усилитель низкой частоты. Усилитель включен по типовой схеме. Транзисторы VT1 типа КТ315 и VT2 типа КТ361 включены по схеме эмиттерных повторителей и служат для усиления сигнала по току. В качестве нагрузки используется телефон типа ТМ-2А. Настройка УЗЧ заключается в получении максимальной мощности сигнала на выходе микросхемы DA1 путем изменения сопротивления резистора ЯЗ. Сопротивление резистора R3 подбирают таким, чтобы при номинальном напряжении питания 9 В и отсутствии сигнала звуковой частоты на входе микросхемы DA1 потенциал на выводе 1 микросхемы DA1 находился в пределах 3,75—3,85 В.
   В случае неустойчивой работы усилителя, его самовозбуждения, необходимо между выходом микрофона Ml и конденсатором С2 включить резистор сопротивлением 2—68 кОм.
   Устройство работоспособно в диапазоне питающих напряжений 3—9 В, потребляемый при этом ток составляет 2—6 мА.
   Вместо микрофона возможно подключение многовитковой катушки индуктивности. Она подключается между точками А и В. Микрофон Ml и резистор R1 при этом отключаются. В последнем случае возможна регистрация переменных магнитных полей.
