Приемник на 4хх мГц.

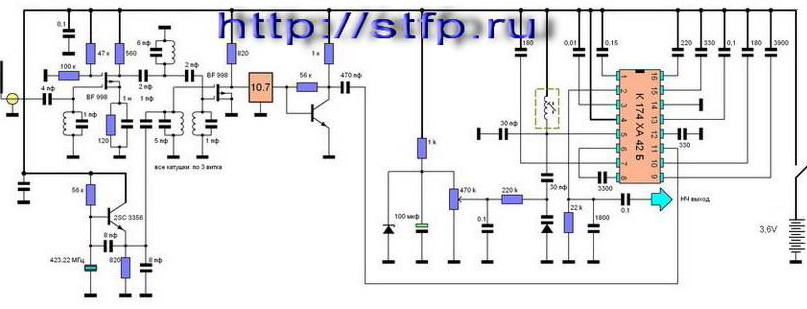

Приемник представляет собой супергетеродин с двойным преобразованием частоты.
Первая ПЧ выбирается равной разности между частотой принимаемого сигнала и частотой первого гетеродина, он собран на ПАВ резонаторе 418 МГЦ.
То есть для прослушивания сигнала радиомикрофон , излучающего на частоте 407,3 МГц она будет равна приблизительно 10,7 МГЦ. Приблизительно из за того, что разброс ПАВ резонаторов по частоте, относительно паспортной может достигать 20 и даже 80 КГЦ!
Частота же второго гетеродина, входящего в состав микросхемы будет равна 10,625 МГЦ. Для прослушивания частоты 433,9 МГЦ первая ПЧ будет 15,9 МГЦ, частота второго гетеродина будет 15,825 МГЦ. Таким образом становится очевидным удобство произвольного изменения ПЧ в зависимости от имеющихся в наличии пар ПАВ резонаторов.
Сигнал принятый антенной усиливается УРЧ и вместе с сигналом гетеродина подается на смеситель. После смесителя получается довольно сложная « каша » состоящая из F гет, F вх сигн и из их суммы и разности плюс гармоники. Нас интересует разностная частота между F вх сигн и F гет. В одном варианте схемы "каша" из частот проходит ФНЧ и усиливается двухкаскадным предварительным УПЧ прежде чем попасть на вход TDA 7000. В другом варианте вообще какие либо фильтры отсутствуют и вся смесь частот приходит после однокаскадного предварительного усилителя на вход TDA 7000.
На самом деле оба варианта схемы обладают приблизительно одинаковыми параметрами касательно чувствительности, но в схеме с ФНЧ наблюдались меньшие шумы при приеме одинаково слабых сигналов радиопередатчика.
В качестве собственно УПЧ детектора и предварительного УНЧ работает TDA 7000 в стандартном включении. Благодаря встроенной АПЧГ , устройству сжатия девиации частоты, TDA 7000 довольно хорошо справляется со своими обязанностями и на ее выходе получается достаточно качественный и разборчивый сигнал. Фильтром по низким частотам является цепочка из резистора 22 к и параллельно ей емкости 5600 пф. Приемник ведет себя как узкополосный со "скоростной АПЧГ" , из – за чего искажений сигнала НЧ на выходе нет даже если девиация частоты со стороны передатчика окажется чрезмерной.
Без особенных переделок приемник способен работать и на 814 ,6 МГЦ, при этом следует лишь удвоить собственную частоту внутреннего гетеродина микросхемы. Входной контур и контур на входе смесителя можно не трогать, но лучшие результаты будут достигнуты, если ВЧ контура уменьшить каждый на 1 виток.
Настройку приемника лучше всего начать с проверки работы первого гетеродина на ПАВ. Судя по отзывам с этим часто возникают проблемы.
Лучшим индикатором работоспособности гетеродина, конечно, является контрольный приемник. Если его нет, можно воспользоваться волномером, присоединив его антенну через 1 – 2 пик к выходу гетеродина. Далее следует убедиться в том, что генерация надежно возникает начиная уже с 2,7 -3 вольт, причем при очень плавном увеличении питающего напряжения. Если гетеродин заводится ненадежно, желательно подобрать емкость между базой и эммитером транзистора (в большинстве случаев ее можно вообще не ставить). Возможно в подборе будет нуждаться и емкость эммитер – масса.
Требования к монтажу обычные, как для любых СВЧ устройств. Прежде всего аккуратность! Немалую роль играет залуживание дорожек и участков связанных с общей шиной или плюсом питания. Дело в том, что медь со временем окисляется и ее сопротивление для СВЧ становится большим, что может привести к неправильной работе устройства в будущем. Контактные площадки ПАВ резонатора перед припаиванием на плату следует обязательно залудить. Заклепки, соединяющие стороны платы, изготавливаются из толстого (0,6 - 0,7 мм) очищенного от лака, медного провода и расплющиваются плоскогубцами.
Следующий этап настройки – "подгонка" частоты второго (внутреннего) гетеродина самой микросхемы под нужную ПЧ (она приблизительно равна модулю разности частот передатчика и первого гетеродина минус 75 КГц). 75 КГц – это вторая самая низкая ПЧ (внутри TDA 7000).
ФНЧ (в одном из вариантов приемника) в настройке не нуждается, однако он намотан на точно таком же ферритовом сердечнике с подстроечной "чашечкой", как и контур второго гетеродина и имеет с ним одинаковое количество витков. Оба контура взяты с отслуживших радиовещательных приемников УКВ диапазона.
В качестве эталонных сигналов при настройке использовался весьма полезный ,на мой взгляд, прибор – лабораторный радиомикрофон на разные частоты.
На нем подробно останавливаться нет смысла , так как из фотографии видно , что это стандартная схема без оконечного каскада и антенны, предназначенная специально для того чтобы "вытягивать" чувствительность приемника при настройке .
Весьма внимательно следует подобрать емкость 2,2 пф , связывающую вход смесителя с выходом первого гетеродина. Дело в том, что сигнал гетеродина, если он будет слишком сильным, способен сделать приемник "глухим" .
Входные контра экранировать не обязательно. Они настраиваются по максимуму чувствительности приемника сжатием или растяжением витков.
