Телефонный ретранслятор с питанием от телефонной линии повышенной мощности.
Этот передатчик обеспечивает большую дальность действия - до 300 м. При оптимальной настройке удавалось получить выходную мощность до 500 метров. Работает он в диапазоне 65-108 МГц с частотной модуляцией.

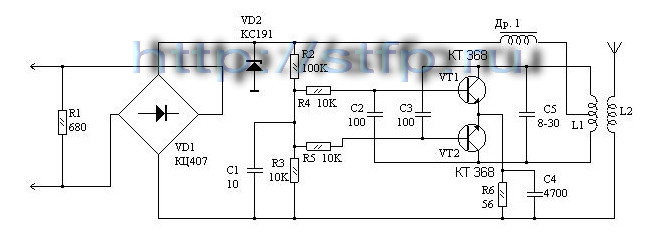

Автогенератор собран по обычной двухтактной схеме на транзисторах VT1 и VT2 типа КТ368. Частотная модуляция происходит за счет изменения напряжения в линии и, как следствие, изменения напряжения на базах транзисторов VT1 и VT2. Частота задается параметрами контура L1, C5. При изменении емкости конденсатора С5 в пределах от 8 до 30 пФ диапазон возможного изменения частоты генератора составляет от 65 до 108 МГц, при постоянной индуктивности катушки L1. Дроссель Др1-любой индуктивности в диапазоне от 50 до 100 мкГн. Катушка L1 наматывается на корпусе подстроечного конденсатора С5 и содержит 4 витка провода ПЭВ 0,5 мм с отводом от середины. Катушка L2 намотана поверх L1 и имеет 2 витка того же провода. В качестве транзисторов VT1, VT2 можно использовать любые высокочастотные транзисторы, но желательно указанные в схеме. Стабилитрон VD2 - на напряжение 6-12 В. От него зависит мощность и диапазон девиации частоты передатчика.
Настройка производится при занятой телефонной линии путем подстройки контура L1, C5.
От нас Вам совет : при повышении мощности передатчика происходит падение напряжение на телефонном аппарате, что может привести к рассекречиванию Вашего устройства поэтому мы рекомендуем как и в прежнем варианте не переусердствовать. Соблюдайте пожалуста баланс.
