Телефонный ретранслятор с дальностью передачи 100 метров.

Данное устройство представляет собой маломощный передатчик, работающий в диапазоне УКВ с использованием частотной модуляции. Дальность действия передатчика — около 100 м.

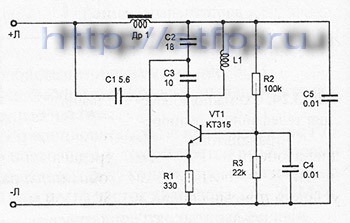

Особенность схемы состоит в том, что передатчик, собранный на транзисторе VT1 типа КТ315, питается от телефонной линии, используя ее в качестве антенны, а ЧМ осуществляется путем изменения емкостей переходов этого транзистора при изменении питающего напряжения.

Задающий генератор выполнен на транзисторе VT1 по схеме с общей базой. Напряжение обратной связи поступает на его эмиттер с делителя, состоящего из конденсаторов С2 и СЗ. Частоту задающего генератора определяют конденсаторы С2, СЗ, катушка L1 и межэлектродные емкости транзистора VT1. С коллектора транзистора VT1 сигнал через конденсатор С1 поступает в линию, провод которой используется в качестве антенны. Дроссель Др1 служит для разделения ВЧ и НЧ-составляющих сигналов.

Катушка L1 бескаркасная, диаметром 4 мм, содержит 6—7 витков провода ПЭВ 0,3. Дроссель Др1 — индуктивностью не менее 30 мкГн типа ДПМ 0,1.

Настройка передатчика заключается в подборе сопротивления резисторов R2 или R3 для получения максимального излучения. Контур передатчика настраивают растяжением или сжатием витков катушки L 1 на свободный участок УКВ ЧМ-диапазона.
