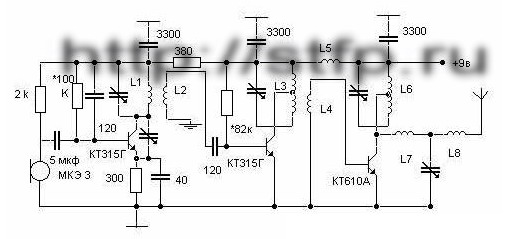

Радиомикрофон с дальностью действия 5 киллометров.
L1 - 5 витков провода ПЭЛ-0.5 на оправке диаметром 5 мм.
L2 - 3 витка.
L3,L6 - 3+3 витка.
L5 - 25 витков.
L7,L8 - 2 витка.
Все подстроечные конденсаторы 5..25 пФ
Схема хорошо работает только после подгона всех деталей, помеченных *. Желательно заэкранировать задающий генератор с предусилителем от оконечного каскада.
Если будет сильно плавать частота, то необходимо коллектор транзистора в задающем генераторе пересадить на середину L1 так, как это сделано с L3. При этом подстроечный конденсатор по прежнему должен соединять коллектор и эмиттер.
Транзисторы КТ 315 желательно заменить на КТ 368 с более высоким коэфициентом передачи тока.
От себя хотим добавить. Помните, что повышенная мощность сопровождается высоким токопотреблением. Обратите внимание при выборе элементов питания для данной схемы.
