Радиомикрофон микрожучок.

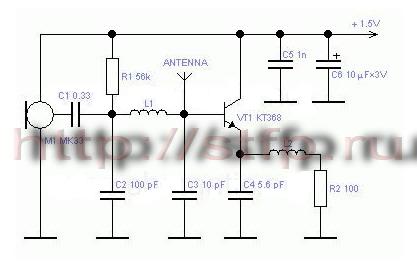

Ниже приведена схема простого передатчика (жучка). Питание схемы 1.5 В. Микрожучок обеспечивает передачу речевых сигналов до 50 м. Прием сигнала ведется на ЧМ приемнике в диапазоне FM 88…108 МГц. Антенна радиопередатчика – провод длиной 20…30 см, диаметр 0.5 мм. L1 без каркаса имеет 7 витков ПЭВ-0.35, намотана на оправке 3 мм. Стандартный дроссель L2 с индуктивностью 20 мкГн (может быть намотан на резисторе МЛТ-0.25 с сопротивлением не менее 100 кОм – 50 витков ПЭЛ-0.2).
