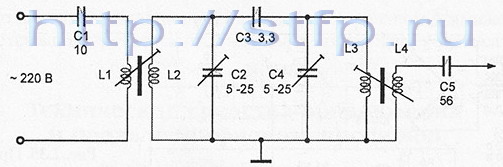

Адаптер для получения сигнала от передатчика по сети 220 вольт.
Конденсатор С1 исключает проникновение напряжения сети в катушку L1 и на вход используемого приемника. Катушки L2, L3, L4 и конденсаторы С2, СЗ, С4 образуют двухконтурный ФСС. С катушки L4 отфильтрованный сигнал поступает на вход приемника. Катушки LI, L2, L3, L4 намотаны на каркасах от КВ-катушек переносных радиоприемников. Катушка L1 имеет 2 витка, L2, L3 — по 14 витков, L4 — 5 витков. Все катушки намотаны проводом ПЭВ 0,23. Конденсатор С1 на напряжение не ниже 250 В, конденсаторы С2 и С4 подстроенные.
