Низковольтный РМ с малым током потребления.














   Этот РМ начинает работать уже при напряжении питания 0,8 В, при этом ток потребления составляет 0,5 мА с дальностью излучения 50 метров.
   Этого вполне достаточно для того, что бы питать эту схему с помощью самой обычной солнечной батареи от калькулятора. При практическом ее испытании она показала не плохие показатели.  В принципе данная схема работоспособна и в таком варианте. но для улучшения качества ее чувствительности рекомендуем Вам применить дополнительный УЗЧ. А в остальном ее работоспособность можно считать довольно не плохой.












   Возможно применение и такой схемы включения, но тогда необходимо настроить чувствительность с помощью подбора ограничивающего сопротивления. Или его полного исключения. Для каждой схемы данные параметры индивидуальны.

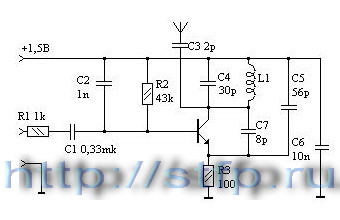

   Задающий генератор VT1 КТ368 выполнен по схеме емкостной трехточки. Положительная обратная связь определяется конденсатором С7. Выходной контур С4L1 настраивается на частоту около 94 мГц подбором конденсатора С4 и сдвигом витков катушки L1. Режим по постоянному току генератора задается резистором R3.
   Катушка L1 выполнена бескаркасной с диаметром намотки 6 мм и имеет 8 витков, намотанных в ряд проводом ПЭЛ-0,35. В качечтве ВМ1 желательно применить микрофон "Сосна".
   Поскольку устройство, собранное по этой схеме, имеет минимальный уровень излучения, его удобно применять в тех случаях, когда нежелательно дальнее распрстранение радиосигнала для улучшения маскировки, а также для затруднения обнаружения поисковой аппаратурой.
