Радиомикрофон со стабилизацией тока.

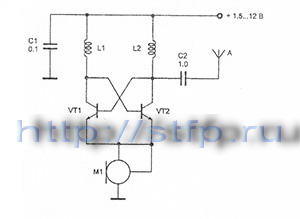

Она проста в настройке и изготовлении, позволяет изменять частоту задающего генератора в широких пределах. Устройство сохраняет работоспособность при величине питающего напряжения выше 1B. Генератор высокой частоты собран по схеме мультивибратора с индуктивной нагрузкой. Изменение частоты колебаний высокой частоты происходит при изменении тока, протекающего через транзисторы VT1, VT2 типа КТ368. При изменении тока меняются параметры проводимости транзисторов и их диффузионные емкости, что позволяет варьировать частоту такого генератора в широких пределах без изменения частотозадающих элементов — катушек L1и L2. Для повышения стабильности частоты и возможности управления генератором с целью получения частотной модуляции питание последнего осуществляется через стабилизатор тока. Стабилизатор и модулирующий усилитель выполнены на электретном микрофоне Ml типа МКЭ-3, М1-Б2 «Сосна» и им подобным. При использовании кондиционных деталей уход несущей частоты при изменении напряжения питания с 1,5 до 12 В не превышает 150 кГц (при средней частоте генератора 100 МГц).
В схеме используются бескаркасные катушкиL1 и L2 диаметром 2,5 мм. Для диапазона 65—108 МГц катушки содержат по 15 витков провода ПЭВ 0,3. Настройка заключается в подгонке частоты путем изменения индуктивности катушек Ы и L2 (сжатием или растяжением). Рассматриваемый генератор может работать на частотах до 2 ГГц при использовании транзисторов типов КТ386, КТ3101, КТ3124 и им подобных и при изменении конструкции контурных катушек.
