Кварцованный передатчик на 433 мГц 10 мВт.













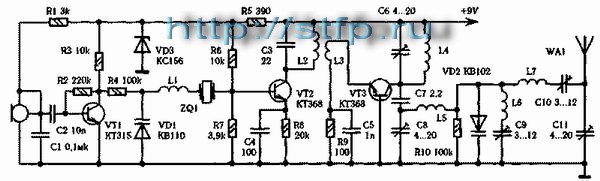

   Сигнал с микрофона ВМ1, усиленный транзистором VT1, через резистор R4 подается на варикап VD1 который служит для модуляции кварцевого генератора, построенного на VT2. Модуляции производится затягиванием частоты кварца ZQ1 варикапом, емкость которого изменяется в такт с входным сигналом. Рабочая Точка варикапа определяется резистором R2. Катушка L1 компенсирует емкость варикапа в режиме отсутствия модуляции.Выходной контур генератора L2C3 настроен на nepвую гармонику кварца 54 мГц.
   Каскад удвоения частоты, собранный на транзистор VT3, работает по схеме с общей базой и индуктивно связан с генератором через катушку L3. Колебательный контур L4C6 в цепи коллектора транзистора настроен на частоту 108 мГц. Раскачку транзистора VT. можно регулировать с помощью подстроечника катушек L2L3.
   Этот каскад одновременно работает и в качестве оконечного усилителя, работая в режиме С, а гармоника колебательного контура L4C6 управляет работой выходной цепи, которая умножает частоту раскачки до 432 мГц.
   Умножение частоты в последнем каскаде производят с помощью варикапа VD2, работающего при связи по току ( параллельное включение ), который устанавливают в согласующую цепочку. Такая схема включения обеспечивает КПД порядка 55 процентов и не требует жесткого выдерживания номиналов элементов. Последовательный колебательный контур C8L5, настроенный на частоту 108 мГц, обеспечивает эффективную раскачку варикапа и за счет этого повышает КПД схемы. Сопротивление шунтирующего резистора R10 определяет рабочую точку варикапа, через него проходит ток, выпрямленный при детектировании. Его сопротивление, составляющее 30... 200 кОм, подбирают опытным путем.
   При помощи LC- цепочки L6C9 контур Целлера, настроенный на частоту 324 мГц, согласуется с выходом каскада, где происходит смешение частот, приво-дящее к суммированию и вычитанию высших гармоник. В результате дополнительно к составляющей высшей гармоники 4 * f2 = 432 мГц образуется дополнительная составляющая f2 + 3f2 = 108 + 324 = 432 мГц, что еще больше повышает КПД выходной цепи. Необходимая высшая гармоника 432 мГц отфильтровывается цепочкой L7C10C11 и подается в антенну. Настройка передатчика требует довольно большого терпения. Все контуры выходной цепи оказывают взаимное влияние на согласование и резонансные частоты друг друга. Чтобы оптимально настроить передатчик, все конденсаторы должны быть переменными, при этом можно использовать абсорбционный волномер, индикаторную лампочку (2,5 В, 0,07 А) с катушкой связи (2 витка ) и измеритель напряженности поля.
   Настройка оконечного каскада должна выявить отсутствие каких - либо скачков ( потребляемого тока, напряженности поля ), которые являются признаком присутствия нежелательных колебаний. Резонансы во всех точках должны быть устойчивыми. Если во время настройки выявлены точки нежелательных резонансов, то устранить их можно несколькими способами:
  - экранированием каскадов для уменьшения паразитных связей;
  - изменением емкостей блокировочных конденсаторов;
  - снижением рабочей добротности колебательного контура;
  - применением емкостных связей вместо индуктивных.
   Посредством оптимальной настройки выходной цепи получают максимальную мощность высшей гармоники. При этом варикап не должен быть перегружен термически и по напряжению. Нагрузка варикапа должна составлять максимум 30 % мощности насыщения.
   В качестве варикапа VD2 желательно использовать приборы типа КВ901, КВ102, КВ104, КВ107, КВ110. Антенна - кусок многожильного провода длиной 170 мм.
   Катушка L1 имеет 15 витков провода ПЭВ 0,25 мм, намотанных на оправке диаметром 4 мм.
   Катушка L2 имеет 5 витков такого же провода, намотанных на каркасе диаметром 6 мм, поверх нее наматывают катушку L3 - 2 витка провода 0,25 мм. Внутрь каркаса вставлен ферритовый сердечник.
   Катушки L4, L5 имеют 3,5 и 7 витков соответственно, намотанных посеребренным проводом диаметром 0,361 мм на оправках диаметром 6 мм. 3
   Катушки L6, L7 имеют 3,5 и 2 витка соответственно, намотанных посеребренным проводом диаметром 0,56 мм на оправках диаметром 6 мм.
